その3から続く
ツーリング翌日、1日お休みがあったので壊れたエンジンをバラしていきます。
急ぐこともないけど、早めにやらないと何ヶ月も放置してしまいそうだったので・・・
エンジンを下ろす（時系列）

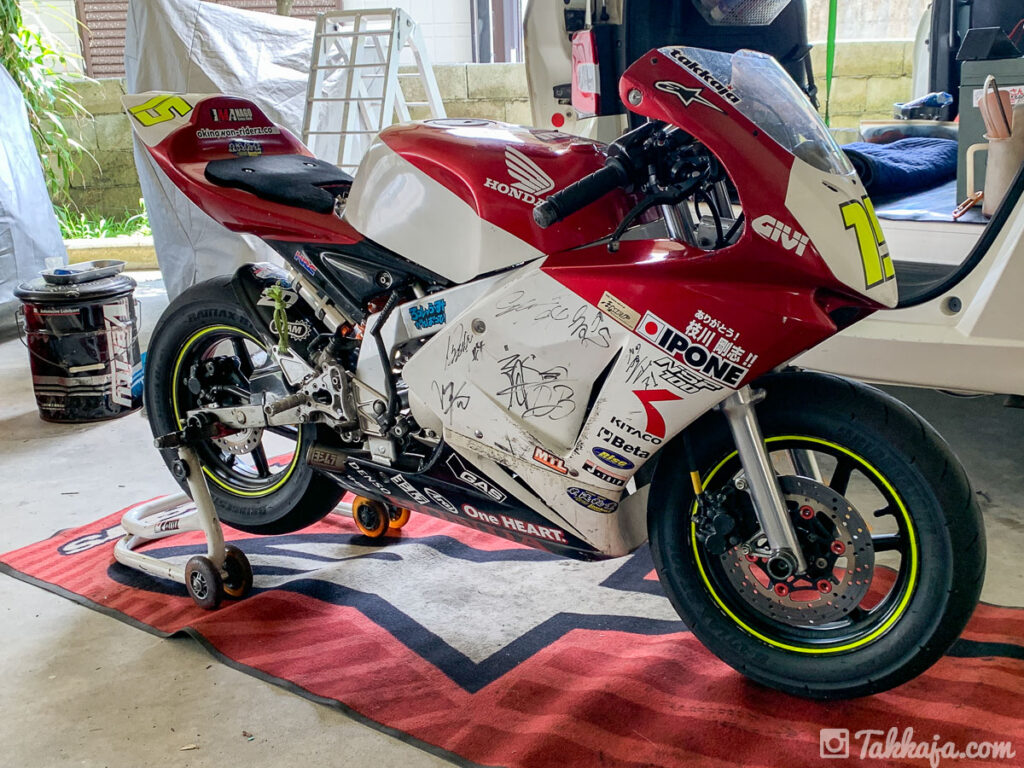

作業開始から5分。
外装外したりするのはレーサーなので楽ちん

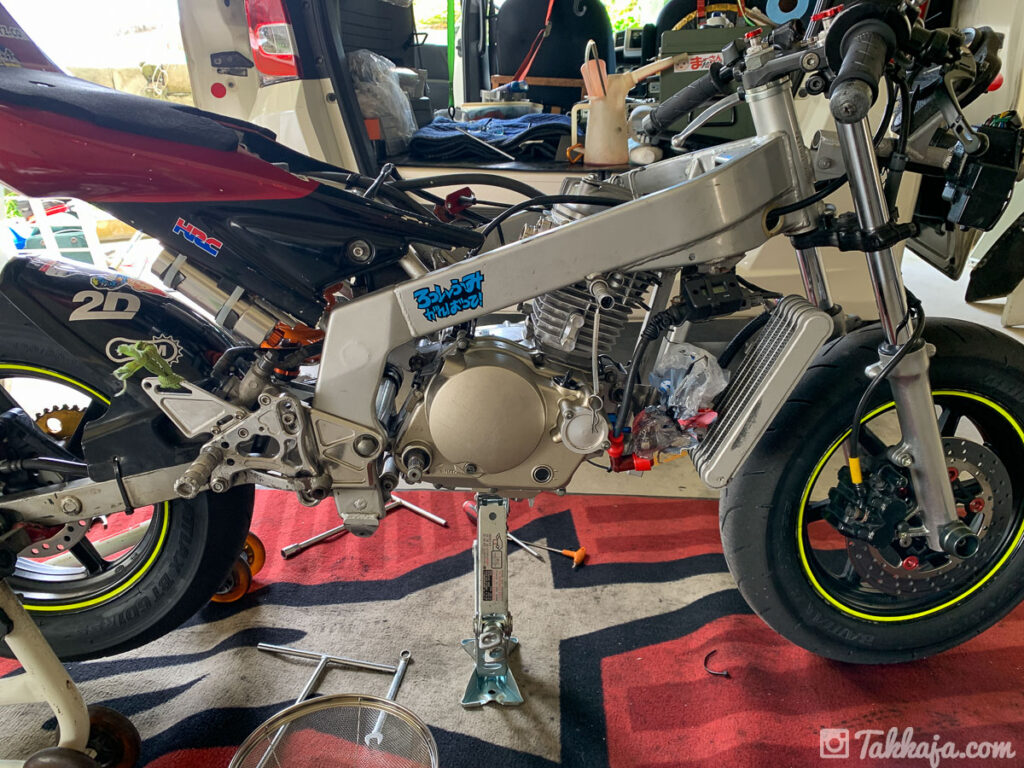

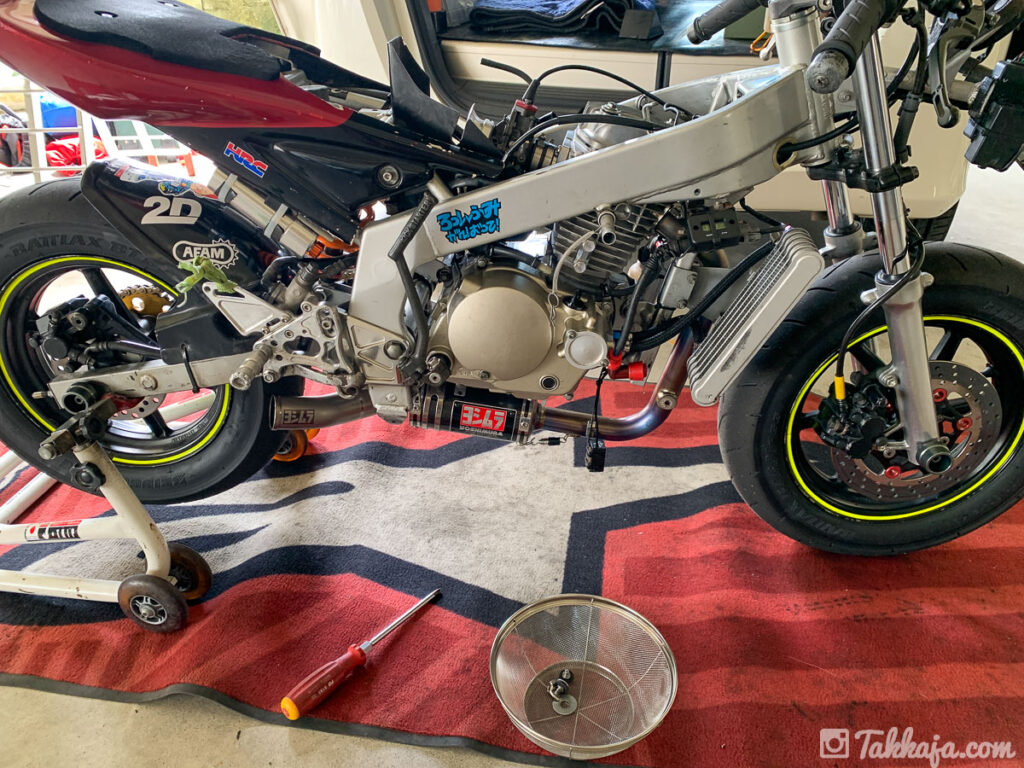

作業開始から10分

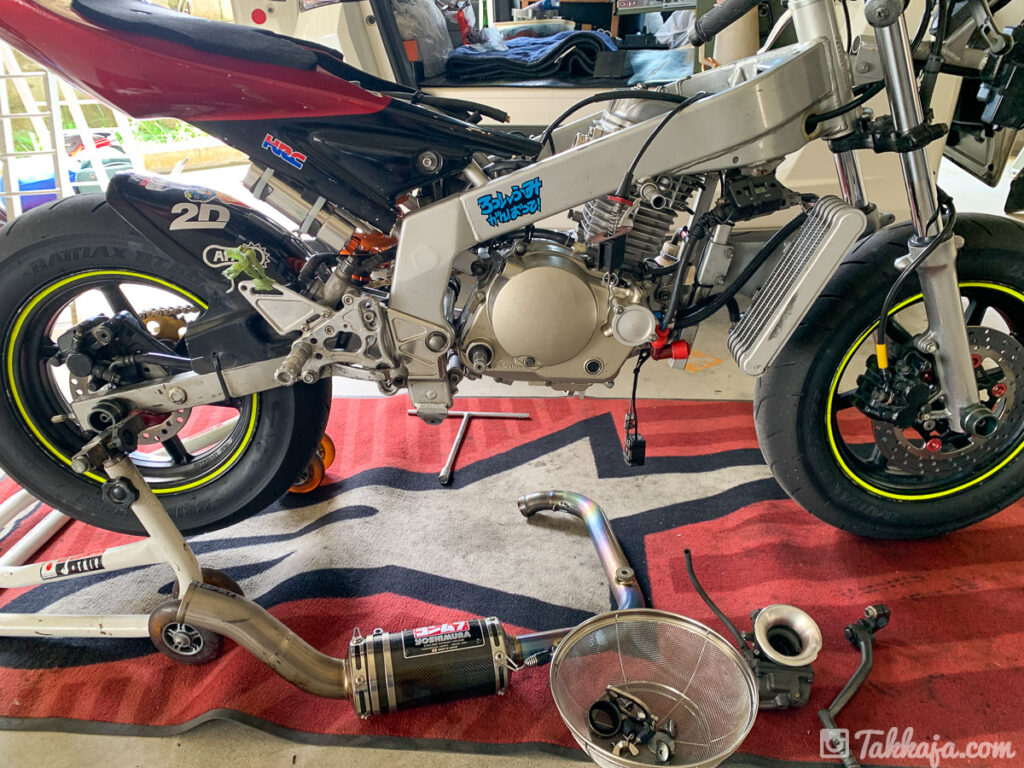

キャブレターやマフラーが外れました。
構造シンプルだし、余計な物ついてないから整備嫌いの自分でも簡単です。
作業開始15分

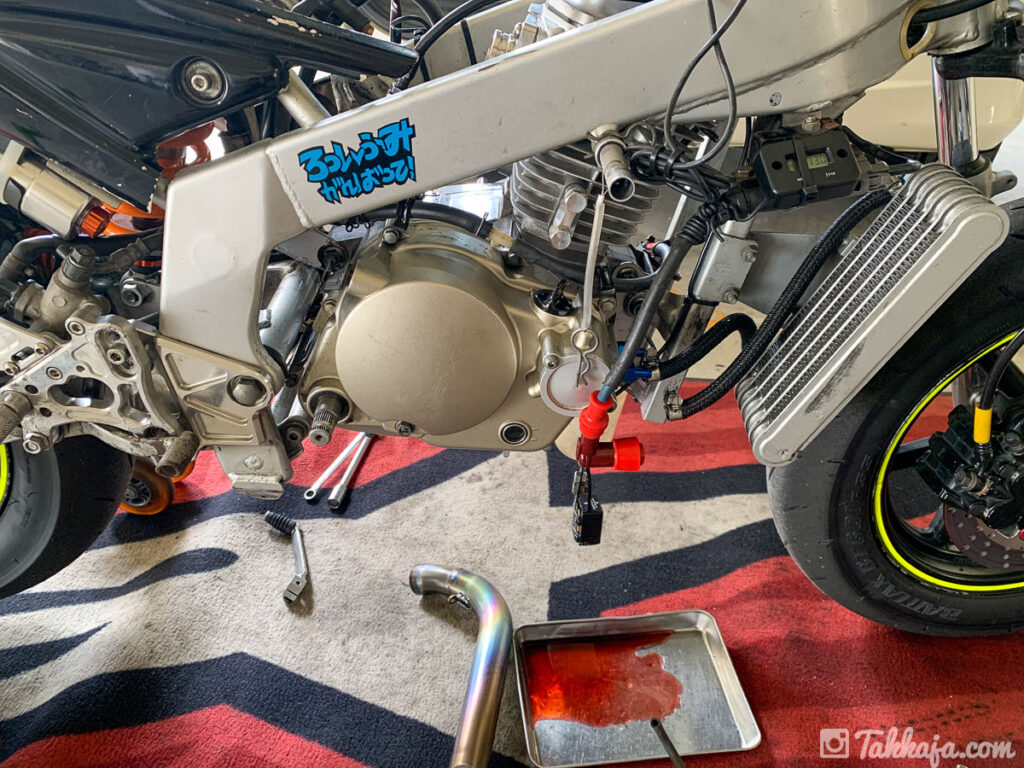

配線やワイヤー類を外し、オイルクーラーのホース外して余分なオイル抜きます。
新品の色を残した赤いオイルが鮮血のようで痛々しい・・・

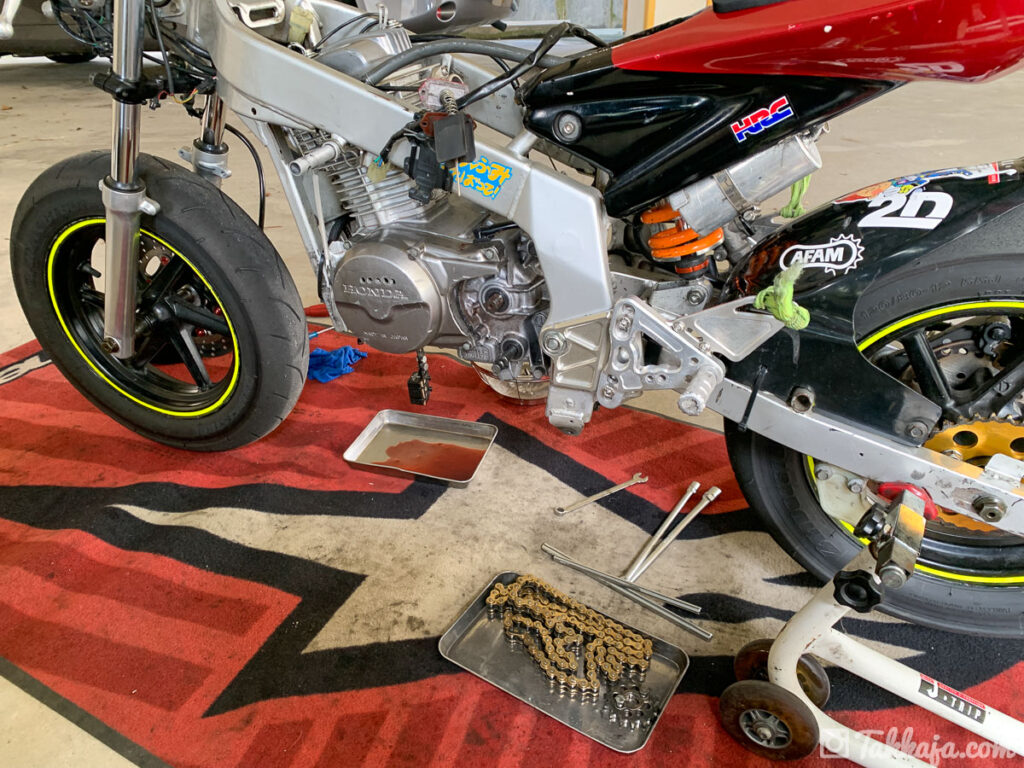

作業開始20分
反対側に回ってチェーンやスプロケを外す
作業開始25分

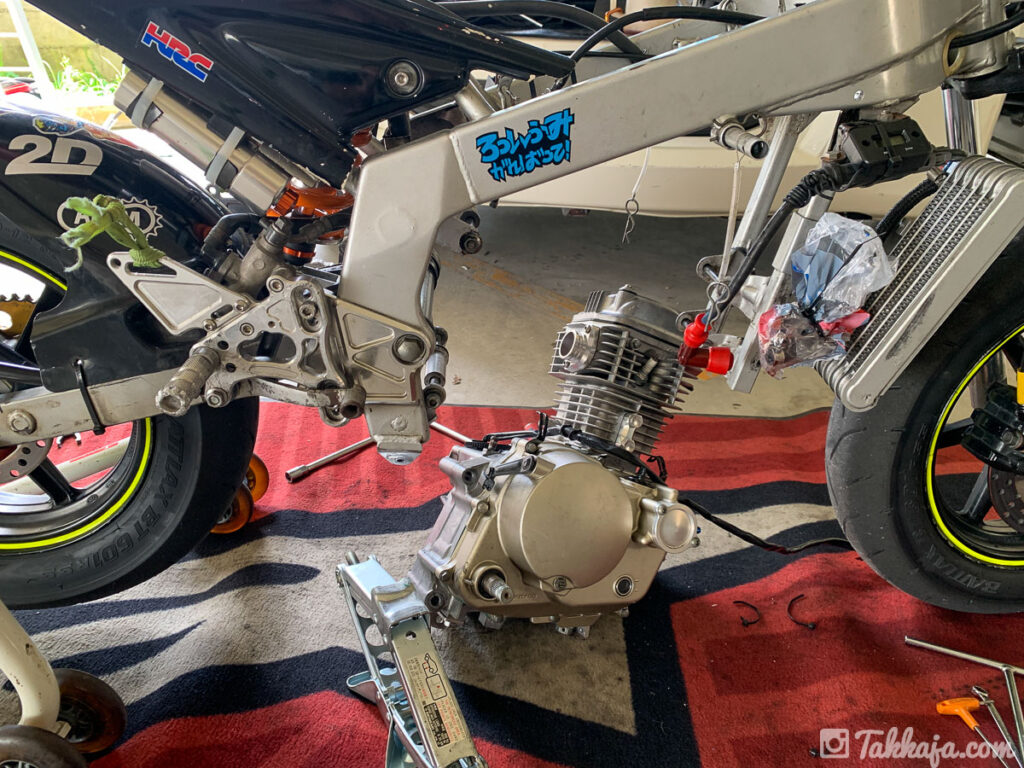

パンタグラフジャッキをかけて、エンジンマウントのボルトを外し、少しずつ下げていく。
対して重くないエンジンだから力技でもイケるけど、道具使って楽させてもらいます。
作業開始から約30分。
無事エンジン下りました。
エンジンをバラす

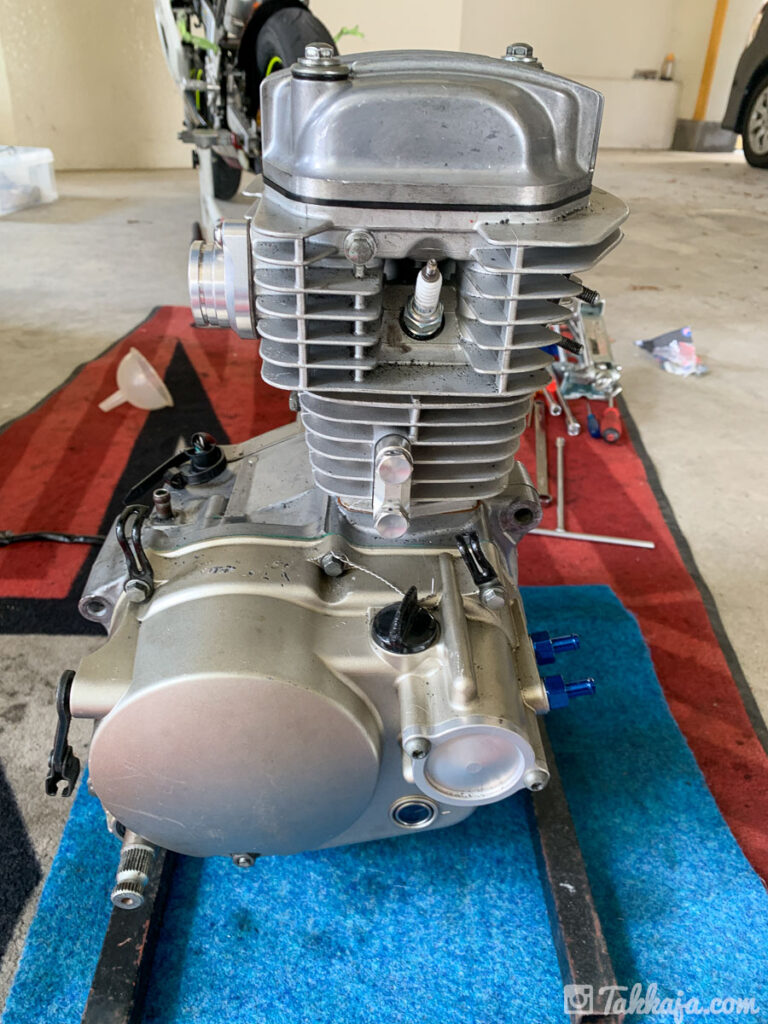

エンジンスタンドに載せて

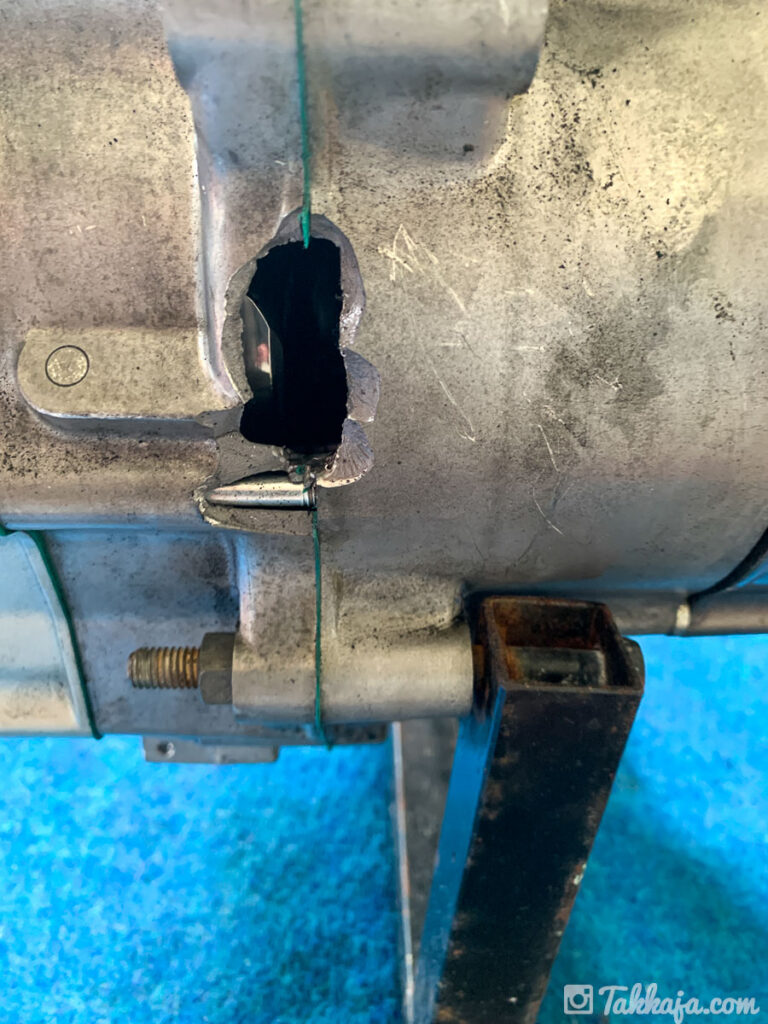

改めて被害状況確認。パックリと穴が空いていますね
考えても塞がるわけじゃないけど、何度見てもため息

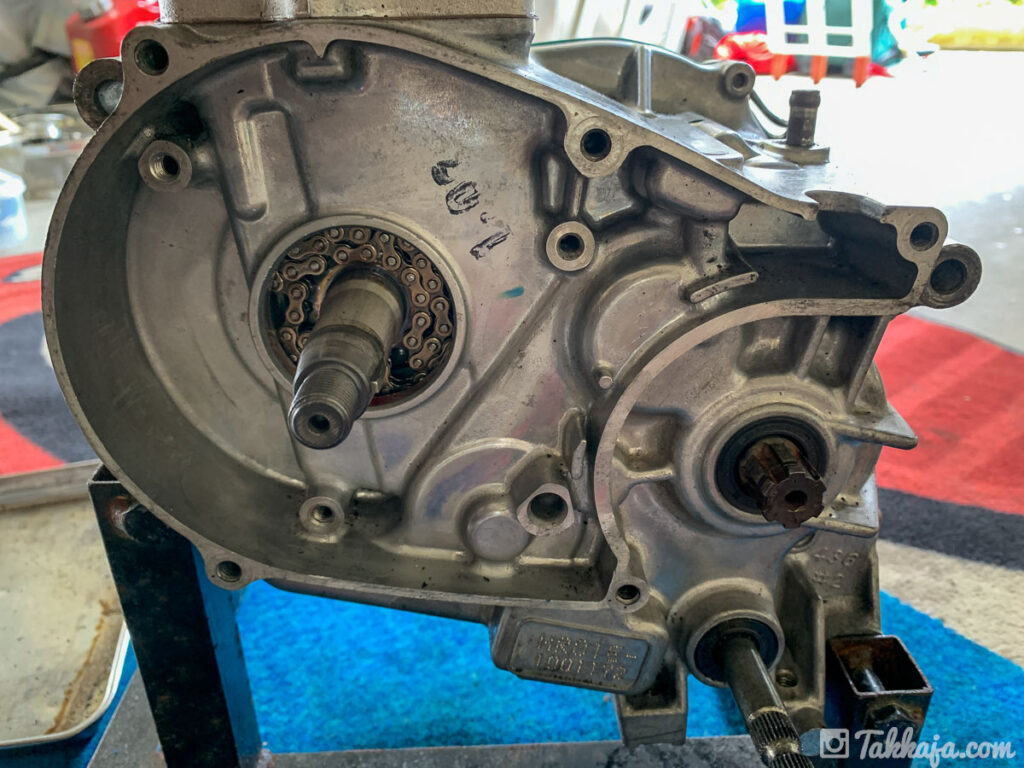

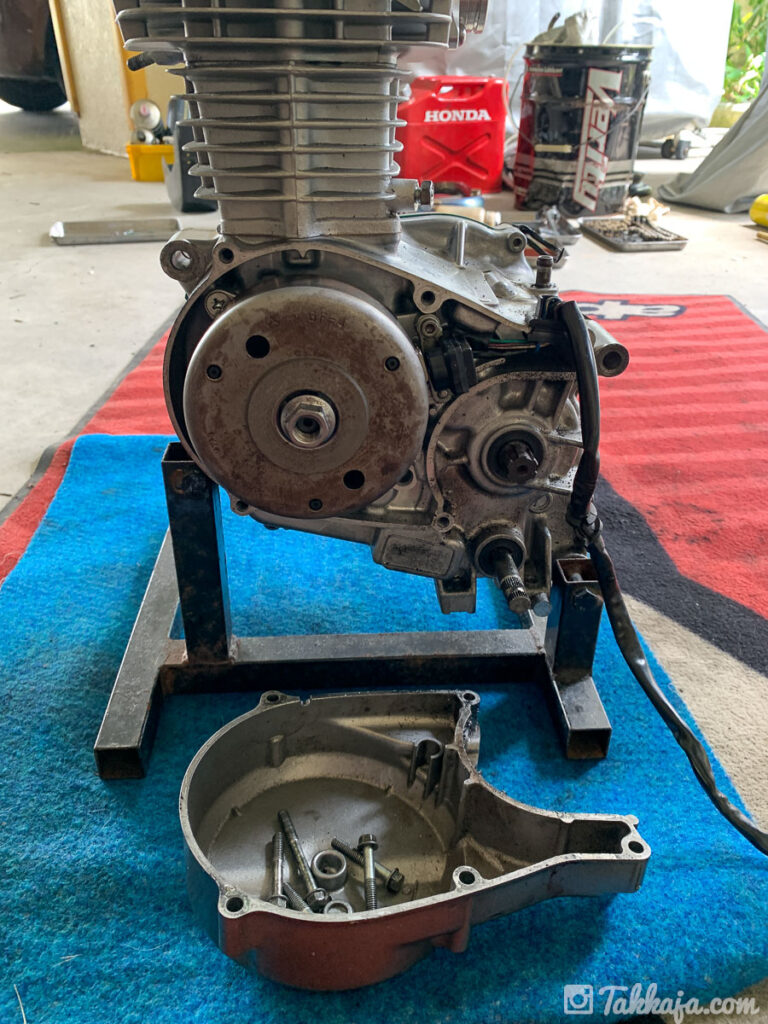

左側のカバーを外し

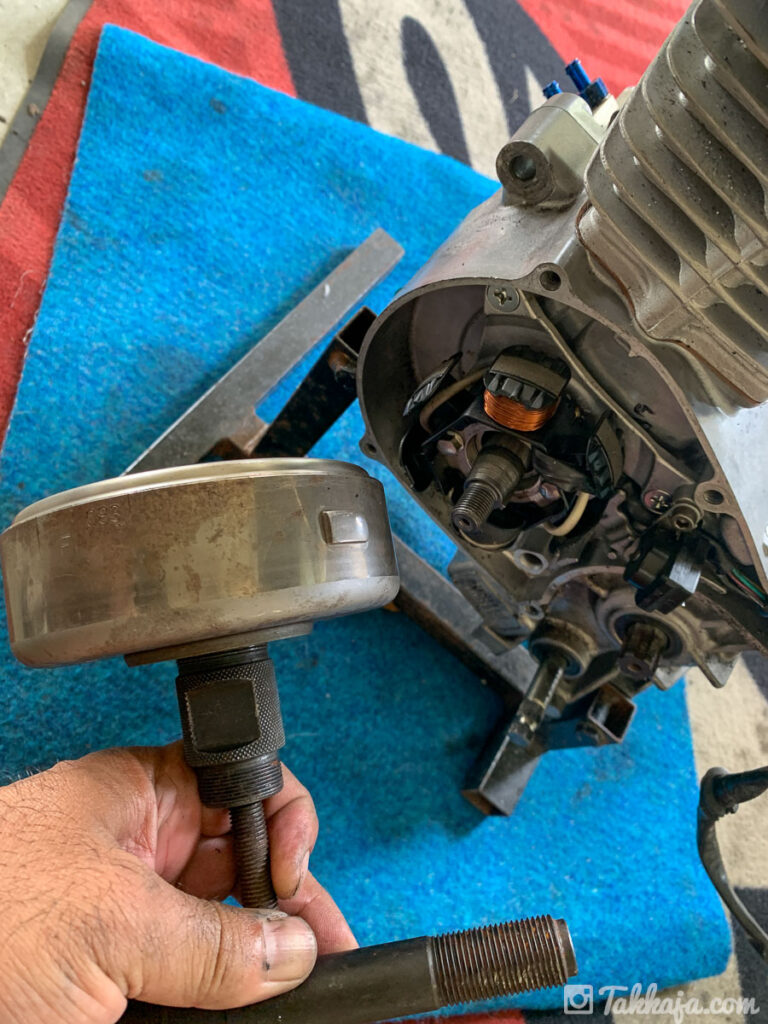

フライホイールをプーラー使って外す。
いつも外すのに工具をしばき倒して、苦労してなんとか外す感じだけど、ここが走行中に緩んでくる人がいるのが信じられないｗ

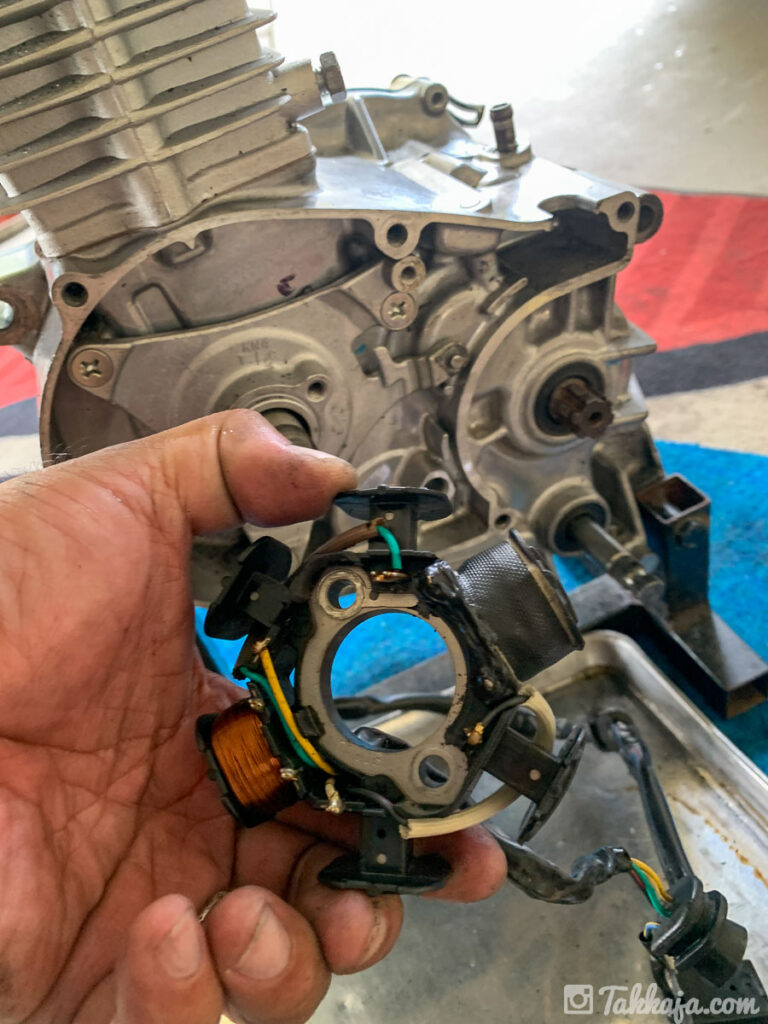

ステーターコイル。
これも突然死することがあるらしいので予備を用意しようしよう。。
と思ってから何年経ったのか・・・
いつもは苦戦して舐めてしまうステーターベースのプラスの皿ネジは、3個すべて一発で外れたので気持ちが良い。
反対側

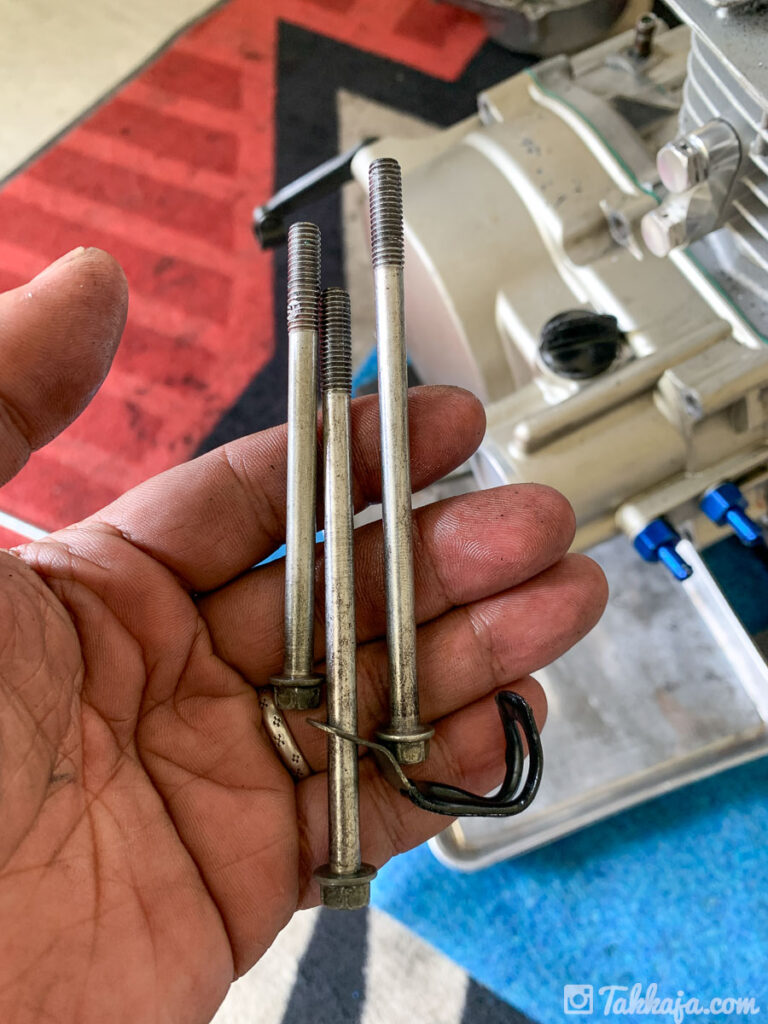

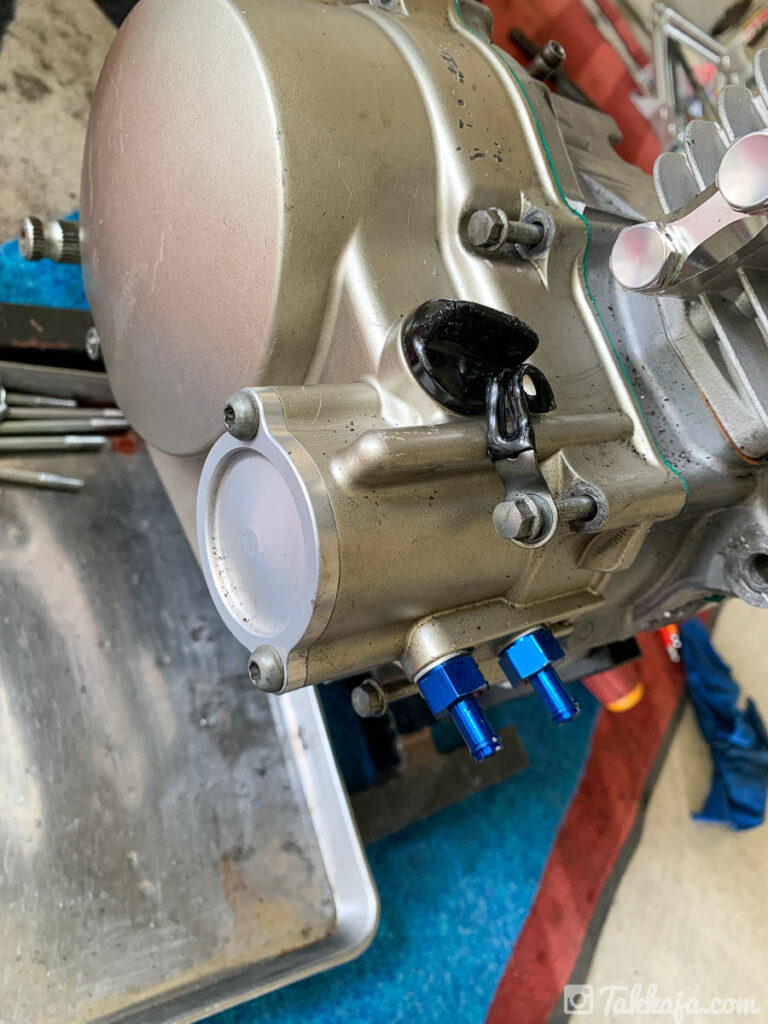

クラッチカバーを外していきますが、前側の3本がなにかおかしい。
他の部分はスルスルと外れるのに、手応えが重い。
どうせ、ケースは交換するので、構わずガンガン外すだけなのですが。
よく観察するとネジが傷ついていいたり、微妙に曲がってたりとエンジンブロー時の衝撃の強さが伺えます。

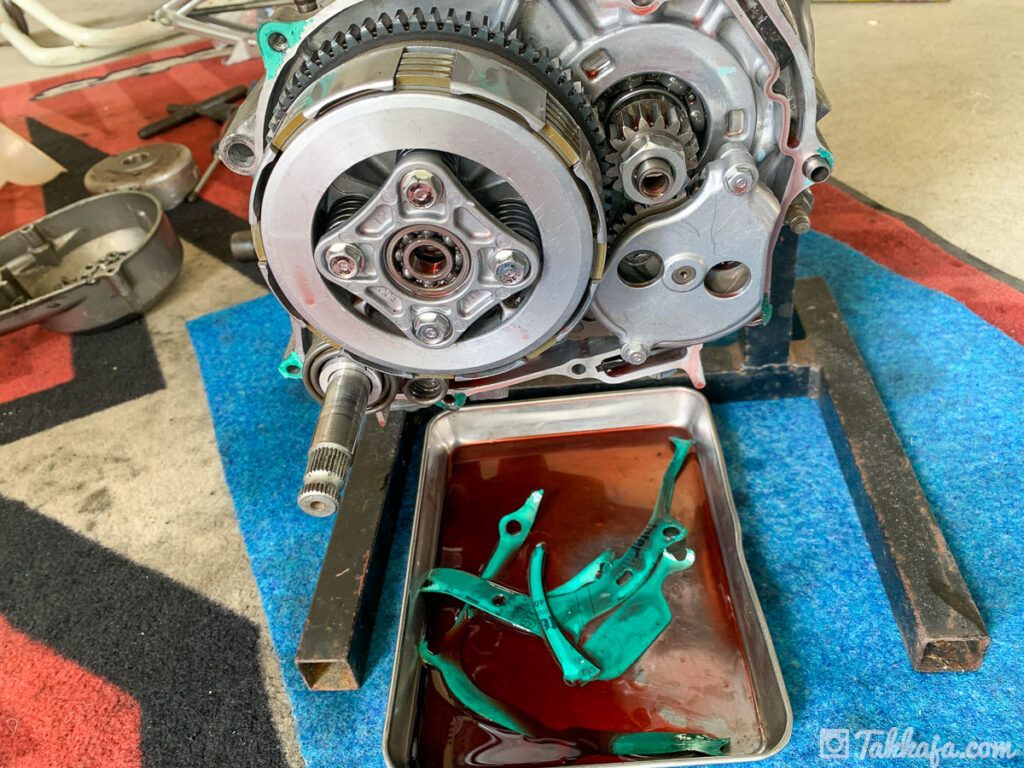

クラッチ周りは特に問題なさそう。
ステーターベースと同様、毎回舐めてしまうオイルポンプ取付ける＋の皿ねじ2個。
こちらも一発で外れた。 ちょと幸せｗｗｗ
ここで手持ちの工具で外せない部品発見。
組み立てまでに用意しよう。

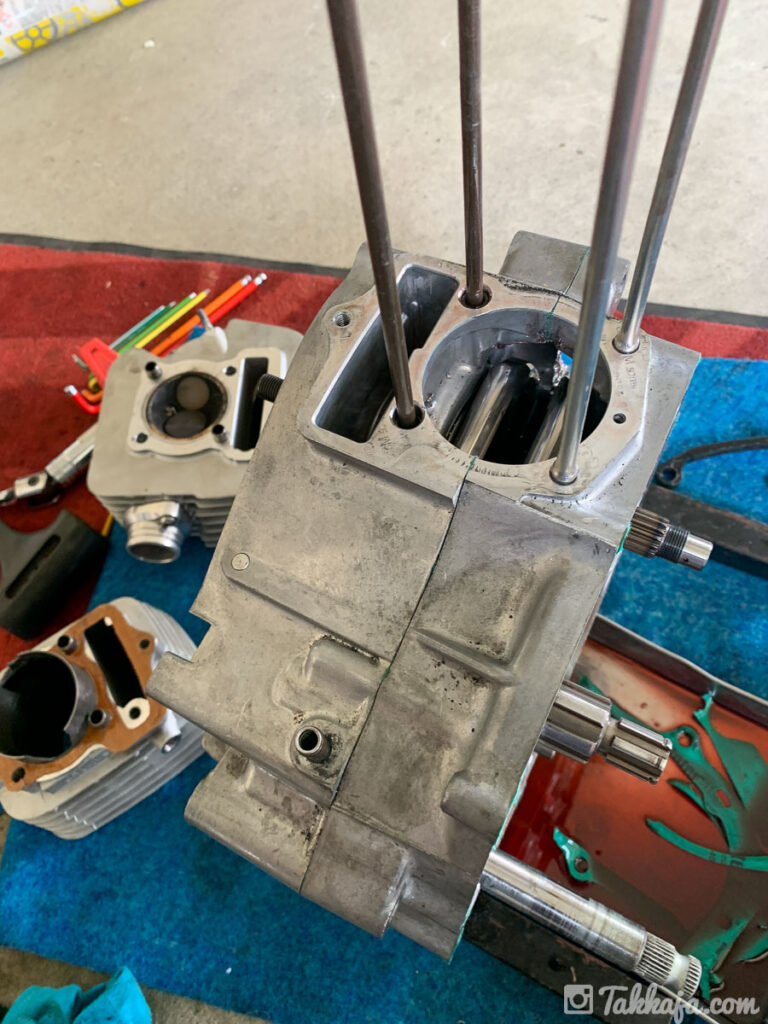

腰上は前に外して軽く締めていただけなので、すぐに外れて・・・

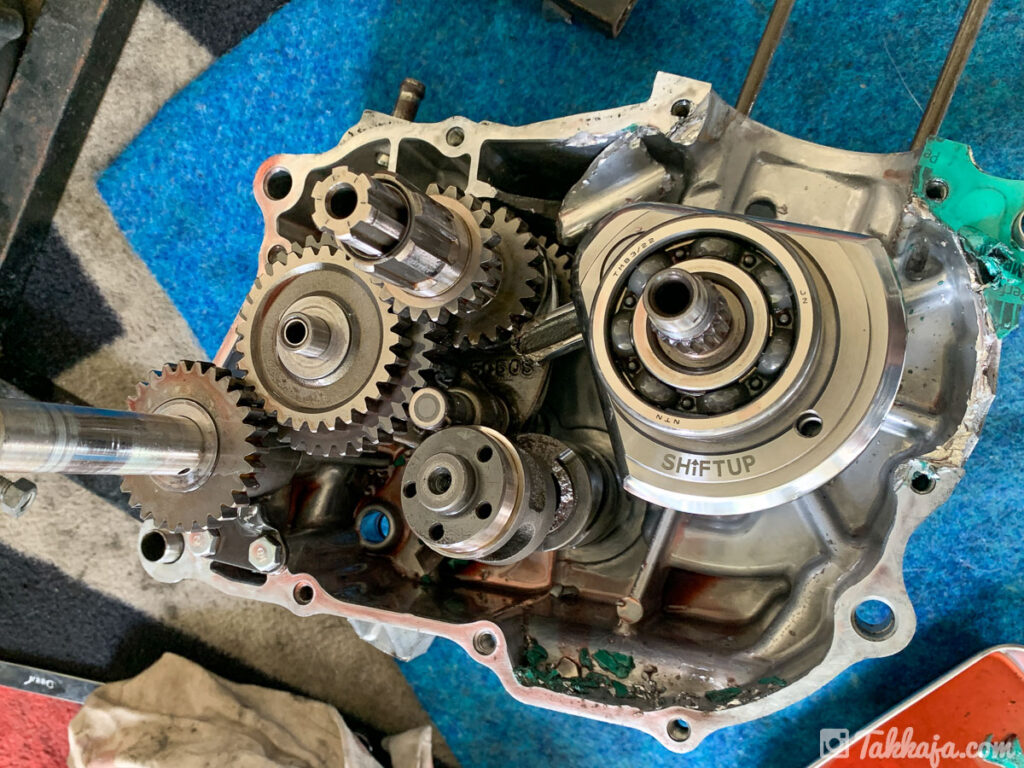

久しぶりの腰下内部どでーん。
この時点でケースの4つのベアリングのうち、1個が何もしないのに外れてきたので、だいぶゆるくなっているよう。どのみちケースは替え時だったのかもね。
一見、ミッションには大きな被害無いかと思ったのですが・・・

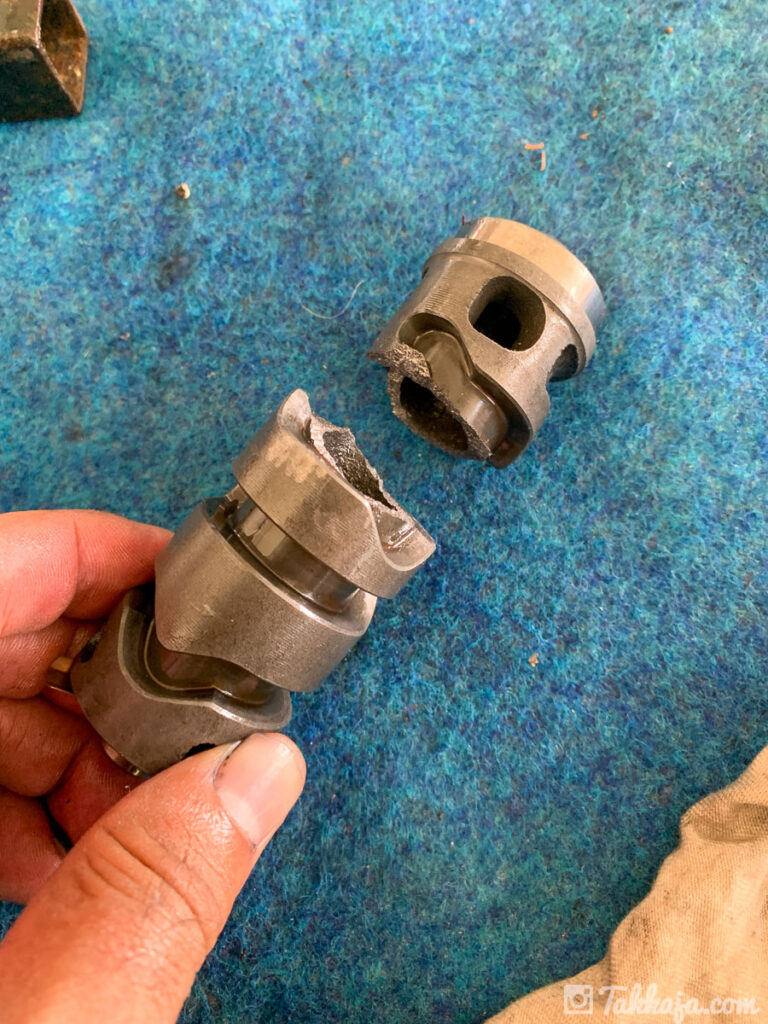

なんと予想外のシフトドラムが割れてました・・・
状況的に、まちがいなく折れて暴れたコンロッドが当たってるんですが、こんな太い鉄の鋳物の部品が割れるなんて・・・
ケースの内部のアルミもかなり破壊されていましたが、ここが破損してるのは予想外でした・・・

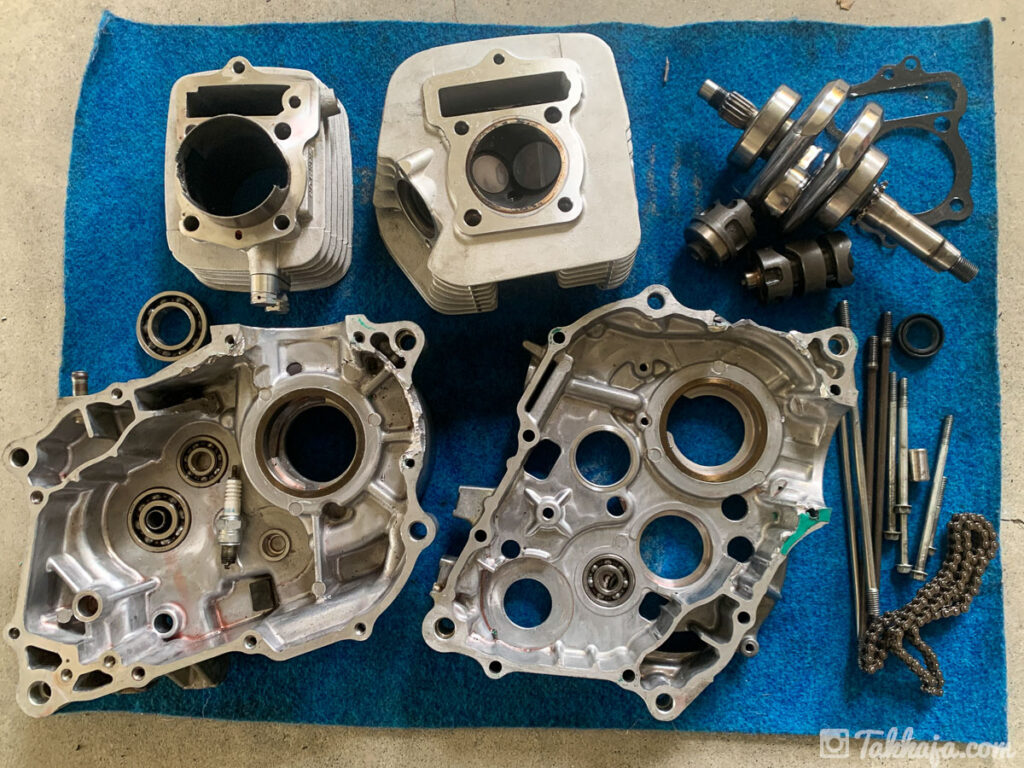

いらない部品
使いない、使わない部品を集めて記念撮影。
実際はコレにブロー当日外した、ピストンとカムシャフトが加わります。
バイクはミッションやクラッチがエンジンと一体なので、どこまでがエンジンと定義するのが難しいところですが、車的視点だとエンジン本体はほぼ全滅。
使えるはロッカーアーム周りと、カムスプロケのみですｗ
ミッション周りの詳細チェックは、後日洗浄しながら行う予定ですが、純正部品だけでも結構な出費になりそうです・・・
※部品洗浄はずっと愛用してるサンエスメタルクリーン。
常温でもオイル系の汚れは落ちるのですが、温めて漬け込むとピストントップのカーボンも落とせるのでオススメ
2023秋エンジンブローまとめ
- ボッチ連〜コンロッドポッキリ〜心もポッキリ
- 壊れる前の状態と比較してみる
- 部品を拾っていく
- 捌いていく！ ←いまココ
- ミッション周り点検
- クランクケース小加工～洗浄～ベアリング打ち込み
- 腰下を組んでいく
- 腰上組んで完成させる
- エンジン始動チャレンジ。
